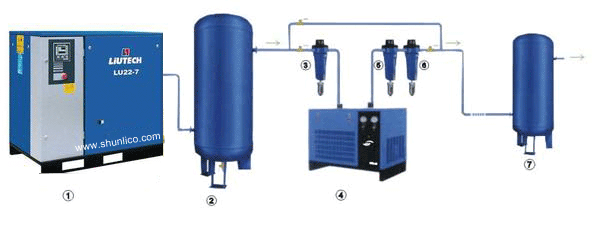

一、空壓機安裝系統圖如圖所示：

具體部件：1.螺桿空壓機 2.前置儲氣罐 3.前置過濾器 4.冷凍干燥機 5.精密過濾器  6.超精密過濾器  7.后置儲氣罐 。


二、空壓機安裝注意事項

1. 安裝場所的選擇

空壓機安裝場所的選定是最被工作人員所疏忽，往往空壓機購置后就隨意找個地方， 配管后隨即使用，根本無事前的規劃。殊不知如此草率的結果，卻形成了日后空壓機的故障， 維修困難與空氣品質不良等后果，所以適當?shù)陌惭b場所是正確使用空壓機系統的先決條件。

(1)     選擇采光良好的寬闊場所，以利于操作、保養和維修時所需的空間和照明。
(2)     選擇空氣濕度低、灰塵少，空氣清新且通風好的場所，避免水霧、酸霧、油霧，多粉塵和多纖維的環境。
(3)     按照GB50029－2003《壓縮空氣站設計規范》的要求，壓縮空氣站機器間的采暖溫度不宜低于15℃，非工作時間機器間的溫度不得低于5℃。
(4)    當空壓機吸氣口或機組冷卻風吸風口設于室內時,其室內環境溫度不應大于40℃。

(5)    如果工廠環境較差，灰塵多，須加裝前置過濾設備，以保證空壓機系統零件的使用壽命。
(6)    當單臺排氣量等于或大于20m3/min，且總安裝容量等于或大于60 m3/min的壓縮空氣站，宜設檢修用起重設備，其起重能力應按空壓機組最重部件確定。
(7)    預留通道和保養空間，按照 GB50029－2003《壓縮空氣站設計規范》的要求，空壓機組與墻之間的通道寬度按排氣量大小為0.8～1.5m的距離。

2. 壓縮空氣管路配管應注意的事項

(1)    主管路配管時，管路須有 1°～2° 的傾斜度，以利于管路中冷凝水的排出。

(2)     配管管路的壓力降不得超過空壓機使用壓力的5%，故配管時最好選用比設計值大的管路，其計算公式如下：
          管徑計算d＝ mm＝ mm
          其中Q壓－壓縮空氣在管道內流量m3/min
          V－壓縮空氣在管道內的流速m/s
          Q自－空壓機銘牌標量m3/min
          P排絕－空壓機排氣絕壓bar（等于空壓機排氣壓力加1大氣壓）
(3)     支線管路必須從主管路的頂端接出，以避免主管路中的凝結水下流至工作機械中或者回流至空壓機中。
(4)     管路不要任意縮小或放大，管路需使用漸縮管，若沒有使用漸縮管，在接頭處會有擾流產生，產生擾流則會導致大的壓力降，同時對管路的壽命也有不利影響。
(5)     空壓機之后如果有儲氣罐及干燥機等凈化緩沖設備，理想的配管順序應是空壓機＋儲氣罐＋干燥機。儲氣罐可將部分的冷
          凝水濾除， 同時也有降低氣體溫度的功能。將較低溫度且含水量較少的壓縮空氣再導入干燥機，則可減輕干燥機負荷。
(6)     若空氣使用量很大且時間很短，最好另加裝一儲氣罐做為緩沖之用，這樣可以減少空壓機加泄載次數，對空壓機使用壽命有很大的益處。
(7)      管路中盡量減少使用彎頭及各種閥類。
(8)      理想的配管是主管線環繞整個廠房，這樣可以在任何位置均可以獲得雙方向的壓縮空氣。如在某支線用氣量突然大增時，
           可以減少壓降。 除此之外，在環狀主管線上應配置適當?shù)拈y組，以利于檢修時切斷之用。
(9)      多臺空壓機空氣輸出管道并聯聯網時，空壓機輸出端無須加裝止回閥。

3. 空壓機的基礎

空壓機的基礎應建立在硬質土壤上，在安裝前將基礎水平面抹平，以避免振動發生。如裝在樓上，須做好防振措施，否則振動傳至樓下或產生共振現象，極易對空壓機與建筑物造成危害。一般螺桿空壓機的振動速度值在11.2mm/s（皮帶傳動）和7.1 mm /s（聯軸器傳動）以下，可以不做特殊的議砌一個高約120mm，長寬略大于空壓機底面積的平臺地基，以利于排污。

4. 冷卻系統

水冷式空壓機冷卻用水的水質標準，應符合GB5005《工業循環冷卻水處理設計規范》的規定。當企業內部有軟化水可以利用，且系統又經濟合理時，系統內的循環水可采用軟化水。

主要是避免水中的鈣、鎂等離子在冷卻器中因高溫而起化學反應，最后在冷卻器中結成水垢，從而影響冷卻器的冷卻效率。冷卻水水壓一般在0.15～0.4MPa之間，冷卻水出口溫度應保持在大于入口溫度6℃～10℃之間. 其冷卻水進水管道應安裝過濾網，且進出水管道需分別安裝壓力表、溫度計和截止閥。

風冷式空壓機須注意其通風環境，不得將空壓機置于高溫機械的附近或通風不良的封閉空間內，以免導致排氣高溫而停機。若放置在一封閉空間中使用，須加裝進、排風設備，進風口設在機房的下部，排風口設在機房的上部，以利于冷空氣循環。一般而言，其進、排風風量須大于空壓機散熱排風量。

5. 電力系統 空壓機配電時，須保證電源電壓的正確性

依據所使用空壓機的功率大小，選擇正確的電源線線徑，不得使用小的電源線，否則電源線會因負荷過高產生高溫而燒毀。電源線須采用多股銅芯電纜，三相四線制其中一相為接地線。空壓機最好單獨使用一套電力系統，尤其要避免與其他大的電力消耗系統并聯使用，否則可能因過大的電壓降或三相電流不平衡，而造成空壓機主電機過載而停機，大功率空壓機尤其須注意。
且供電網絡負荷應均勻，電壓波動在±5％內，三相電壓不平衡允許在±1％。配電柜至空壓機的供電電纜中間不能有連接點. 依據空壓機的功率大小選擇適當?shù)目諝忾_關，以維護電力系統與維修保養的安全。電力系統的接地線應確保架設，而且接地線不可直接接在壓縮空氣輸送管或冷卻水管上。

6．附錄

1kW相當于2安培額定電流，1平方毫米銅線可以通過4～6安培電流。
常用電線（橡皮銅線）規格（芯數×截面mm2＋芯數×截面mm2）
3×10＋1×6、3×16＋1×10、3×25＋1×10、3×35＋1×10
3×50＋1×16、3×70＋1×25、3×95＋1×35
低壓380V變壓器支承容量是3倍的電機額定容量，高壓6000V變壓器支承容量是2倍的電機額定容量。
